天天澡日日澡狠狠欧美老妇-亚洲色偷偷色噜噜狠狠99网-夜夜澡人摸人人添人人看-国产麻豆一精品av一免费软件-亚洲最大成人网 色香蕉

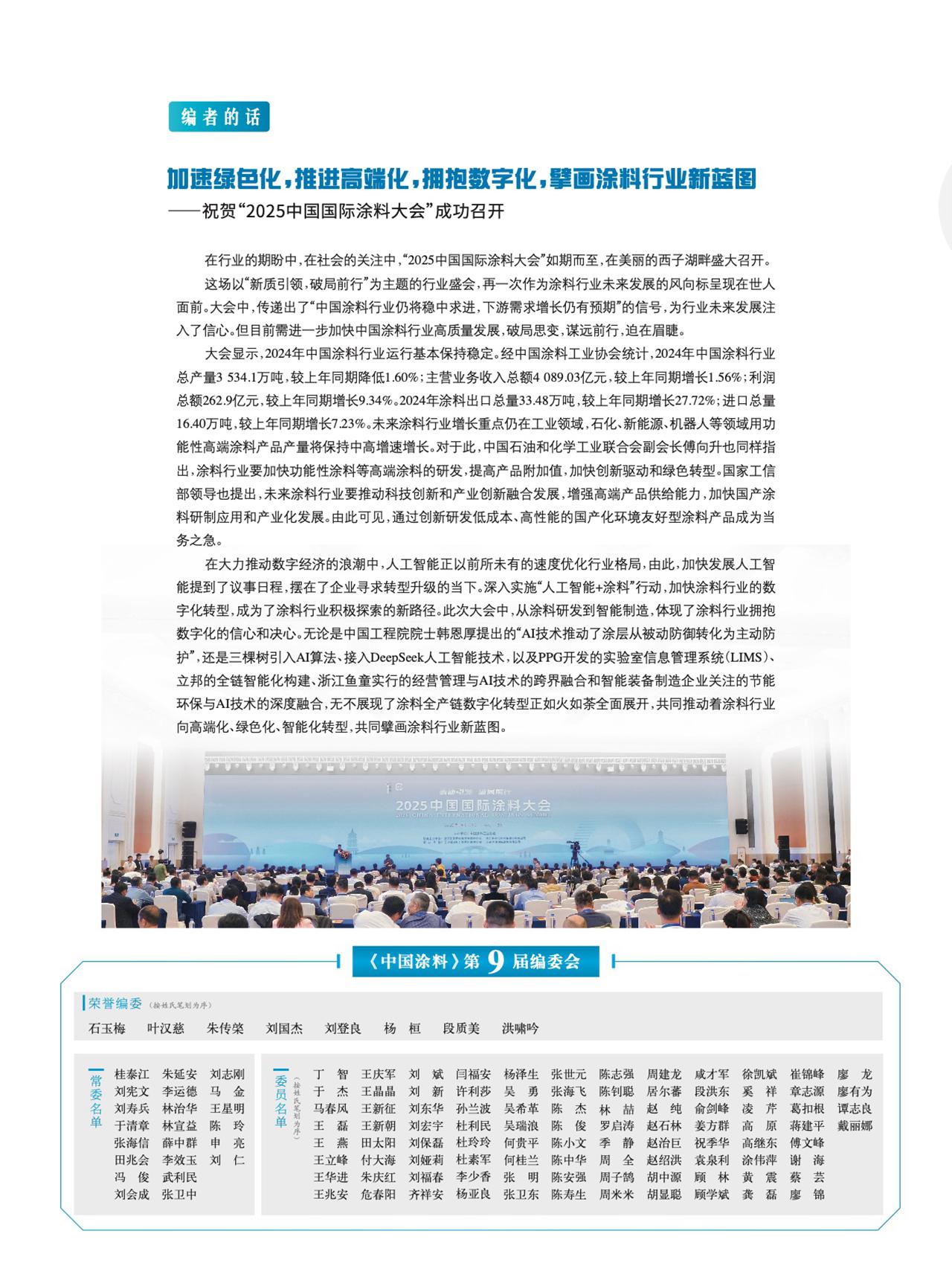

編者按：2025年4月9–11日，在社會各界和涂料全產業鏈的熱切期盼和矚目下，2025中國國際涂料大會在浙江杭州盛大召開。來自國家部委、地方政府、涂料上下游產業鏈協會、中國涂料工業協會副會長單位、地方涂協、國內外知名企業和高校、科研院所的專家學者等約1 468名代表參加了本次大會。

系統分析了航空涂料的技術體系和研究進展，指出，隨著環保法規趨嚴、智能化需求升級以及輕量化要求，傳統涂料面臨技術瓶頸，亟需通過材料與工藝創新推動其可持續發展。當前研究聚焦于納米填料增強、功能性涂料開發及智能化噴涂工藝優化。國內在環境友好型涂料和智能涂裝系統方面仍滯后于國際水平。材料創新方面，基體樹脂改性通過納米雜化與結構設計顯著提升了力學性能；新型材料則推動了電磁隱身與超疏水涂層的突破。未來航空涂料將向環境友好化、智能化及多功能復合化方向發展。需突破高性能樹脂國產化、智能響應涂層設計等關鍵技術，并通過跨學科協同與產業鏈整合，以突破關鍵材料和技術壁壘，支撐高端航空裝備的可持續發展需求。

基于中國海關統計數據庫、聯合國商品貿易統計數據庫等數據，對中國氧化鐵顏料近幾年貿易現狀進行研究分析，詳細梳理了2024年中國氧化鐵顏料進出口規模，進出口貿易伙伴的發展變化，尤其就主要出口貿易伙伴——美國、俄羅斯、德國以及主要進口貿易伙伴的發展趨勢與波動進行重點剖析與比較，旨在為中國氧化鐵顏料的供給和需求企業提供更多的參考依據與行業觀察。

通過對天冬聚脲涂料在中集集裝箱的實際應用情況進行研究，從涂層配套系統的設計、涂裝工藝、涂裝設備、涂裝線技改、涂層質量缺陷的控制等方面做深入分析，為集裝箱涂裝工藝的綠色升級提供了一條可供借鑒的解決方案和重要思路。

選取市場上常見的幾類靠防污劑釋放獲得防污效果的涂料進行淡水浸泡后的開裂情況評價，并采用幾款增韌物質對涂料配方進行改性。測試結果表明，在改性前，包括溶解型防污涂料、自拋光型防污涂料，均會在長期淡水浸泡后，再次失水干燥時出現明顯的涂層開裂情況；而通過添加部分增韌物質并進行配方優化后，可明顯提高防污涂層淡水浸泡后的抗開裂性能。同時，在廈門海域進行淺海浸泡試驗，表明增韌改進后的防污涂料在淺海浸泡防污性能上沒有明顯變化，但改進配方具備優異的淡水浸泡后的抗開裂性能，可滿足我國淡水水域船廠的實際使用需要，減少淡水浸泡后防污涂層出現的開裂情況，具有較好應用前景。

本研究基于導電涂層防污技術，提出“酰胺基儲氯結構＋碳管導電網絡”協同機制，開發了可儲氯釋氯防污涂層，實現了防生物污損與生態安全的統一。以可在次氯酸溶液中將N—H鍵轉化為N—Cl鍵的N–鹵胺化合物為核心儲氯單元，結合多壁碳納米管（MWCNTs）構建導電網絡，采用溶膠–凝膠法進行硅烷水解構筑復合涂層基底。突破傳統涂層的單一作用模式，將MWCNTs導電涂層作為陽極，在外加電場下電解海水原位生成次氯酸根，與N–鹵胺儲氯體系形成協同防污機制。并通過電化學測試定量解析了海水環境中MWCNTs導電涂層的析氯電位，驗證了該體系在低能耗條件下持續產氯的可行性。實驗結果表明，涂層經2.5 V電解15 min將N—H鍵向N—Cl鍵轉化完成儲氯后，涂層有效氯儲存量達79.8 mg/m2，對大腸桿菌和金黃色葡萄球菌的接觸殺滅率均達100%，海水中浸泡5 h后依然有55%以上的細菌殺滅率。一次儲氯可維持有效氯勻速緩釋26 h，12 h內有效抑制生物膜的形成。通過掃描電子顯微鏡（SEM）證實，MWCNTs在涂料體系的導電通路的基本單元是由“團聚體–通道”所構成的，形成了完善的導電網絡。X射線光電子能譜（XPS）與傅

以大豆油脂肪酸、苯酐、苯甲酸、多元醇和偏苯三酸酐為主要原材料制備了水性醇酸樹脂，考察了在投料階段中投料順序和投料方式、合成階段中升溫速率和水性化程度等不同工藝控制對樹脂性能的影響。主要對樹脂黏度、酸價、固體分和親水性等指標進行比較。結果表明：采用先投液體料再投固體粉料的加料方式、分步投料和梯度升溫的工藝，最終兌稀后酸價控制在35～45 mg KOH/g時，制備的水性醇酸樹脂的綜合性能較好。

為了降低彈性涂料測試標準JG/T 172—2014《彈性建筑涂料》中的彈性性能測試誤差，針對制樣、養護以及測試階段對彈性性能測試影響因素進行探究。結果表明，制樣過程中需選擇合適的基材，嚴格控制制膜次數以及成膜厚度；養護過程中，需控制反面養護的養護溫度、養護時間以及測試前的養護濕度；測試過程中，需控制剪裁方式以及拉伸速度。針對制樣、養護以及測試階段進行嚴格控制，即可得到較為準確的彈性涂料彈性性能測試結果。

合成了一系列飽和聚酯樹脂并檢測耐候性，分析了各種原料對樹脂耐候性的影響。結果表明，新戊二醇、間苯二甲酸、三羥甲基丙烷是合成耐候型聚酯樹脂的合適原料。研究結果對卷鋼面漆用飽和聚酯的配方設計具有指導意義。

將石英砂（以硅化合為例）用燒堿在一定溫度下熔解，生成硅酸鈉（鉀）熔體，加水溶解成液相硅酸鈉溶液；然后，采用離子交換技術，制成硅酸，生成多分子水合二氧化硅溶膠；最后，加入中和劑、促進劑、引發劑，促使溶膠凝聚為固體二氧化硅，此過程在添加劑輔助下，形成以硅氧鍵為主鏈的網狀結構涂層。該涂層不僅環境友好，而且具有耐高溫、防水、防火、防蟲蛀等優異性能。

編者按：全球木器涂料市場代表了一個重要的涂料領域，專注于室內和室外應用中使用的木器組件的整理和保護。本文闡釋了2024年全球木器涂料市場發展情況。

封1：江蘇天問新材料科技有限公司；封2：湖北巴司特科技股份有限公司；封3：江蘇布威倫環保科技有限公司；封4：上海諾輝智能科技有限公司

拉1：江蘇國聯科技有限公司；拉2：湘潭市雙馬世紀新材料有限公司；拉3：北京涂博國際展覽有限公司；拉4：公益廣告

郯城經濟開發區、浙江魚童、華倫星聚河、固克節能、江蘇宇星、江陰康捷、渝輝智能、廣州柏勵司

招商廣告、《中國涂料》征訂通知
