【環(huán)氧涂料】不斷進步，更上一層樓一種新型助劑可同時提高多個關(guān)鍵的性能
耐腐蝕性增強和光澤度提高
耐腐蝕性試驗結(jié)果如表6所示。值得注意的是，劃痕處起泡等級分為2～8級，數(shù)字越大表示起泡的尺寸越大。如表6所示，顯而易見，隨著助劑含量的增加，涂層起泡密集度、銹跡類型、表面覆蓋率、劃痕處脫落程度都有所改善。試驗樣板照片如圖6所示。采用20°標準光澤度測量法，測量冷軋鋼板上涂層的光澤度。很顯然，助劑的加入，大大提高了涂層的光澤度(見表7)。盡管沒有進行平整度測定，但據(jù)目測，混合助劑大大提高了表面的平整度，也明顯提高了鮮映性(DOI)。

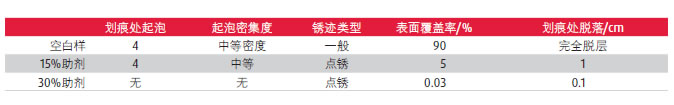

表6 根據(jù)ASTMB117，用醋酸丁酯作溶劑的1056腐蝕性檢測結(jié)果

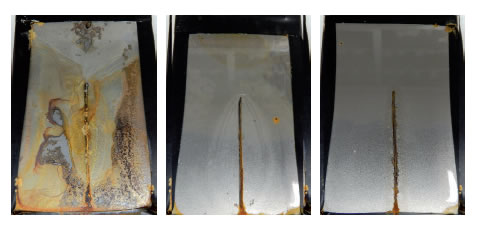

圖6 鹽霧檢測結(jié)果

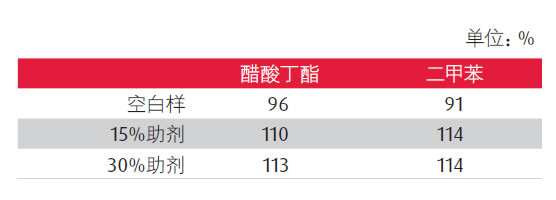

表7 使用兩種不同溶劑時的光澤度(20°光澤)
配方中助劑可提供良好的柔韌性
試驗結(jié)果超過了預(yù)期，最終得到了一種能延長活化期、縮短固化時間的助劑。該助劑可大大提高涂膜的柔韌性、抗沖擊性、耐腐蝕性和附著力。另外，光澤度和鮮映性(DOI)也明顯提高。該助劑既可添加到A組分，也可添加到B組分，以便調(diào)整A、B組分的容積大小，使兩者達到最佳混合比例。該助劑配制簡單易行，還可以提高諸如二甲苯或甲乙酮等“弱”溶劑的性能。
結(jié)果一覽
»» 期望雙組分環(huán)氧涂料能滿足許多應(yīng)用領(lǐng)域中高性能的要求。降低VOC含量也為大勢所趨，但難度較大，因低分子量、低黏度樹脂往往使得涂膜變脆。
»» 過去開發(fā)的助劑往往在提高某一種性能的同時會降低其他性能。因此，開發(fā)了一種新型助劑，試圖同時提高幾種關(guān)鍵性能。
»» 試驗結(jié)果顯示，加入新型助劑后，柔韌性、附著力和耐腐蝕性都得到了改善。在某些情況下，該助劑延長了活化期，還能稍稍縮短固化時間。
致 謝
本文是在美國南加利福尼亞州格林維爾市埃薩克斯化學(xué)公司(Ethox Chemicals)合作支持下完成的。
往期推薦
-
-
《歐洲涂料雜志》（中文版）2024第3期
專題：顏料和填料 丙烯酸乳膠可持續(xù)發(fā)展的替代品 市場報告：填料和顏料市場 含納米二氧化鈦的涂料
-
-
《歐洲涂料雜志》（中文版）2024第1/2期
專題：防護涂料 生物基直接替代解決方案 當前研發(fā)情況和面臨的主要挑戰(zhàn) 年度調(diào)查：2023年回顧和2024年展望
-
-
《歐洲涂料雜志》（中文版）2023第12期
專題：粉末涂料 膠體二氧化硅在鍍鋅鋼水性PUD涂料中的應(yīng)用 改善乳膠膜質(zhì)量和涂料性能 具有生態(tài)效益的涂料性能
-
-
《歐洲涂料雜志》（中文版）2023第11期
專題：功能涂料 環(huán)氧涂料：用于低排放地坪的固化劑 防涂鴉聚氨酯應(yīng)用的有機硅助劑 市場報告：性能高，銷量大
-
-
《歐洲涂料雜志》（中文版）2023第10期
專題：樹脂和助劑 技術(shù)論文：棄用包裝涂料中的聚四氟乙烯組分 鋅片可以作為鋅粉的可持續(xù)發(fā)展替代品 市場報告：涂料助劑市場逐趨穩(wěn)定
-
-
《歐洲涂料雜志》（中文版）2023第9期
專題：水性涂料 納米纖維素：有潛力的生物基材料 高性價比的綠色納米纖維素 市場報告：水性涂料的紫外線防護性能
-
-
《歐洲涂料雜志》（中文版）2023第7/8期
專題：生物基涂料 為涂料配方設(shè)計師合成一種新型固化劑 將光引發(fā)劑接枝到丙烯酸酯上 市場報告：生物基涂料市場正處于拐點
-
-
《歐洲涂料雜志》（中文版）2023第6期
專題：木器涂料 數(shù)字化和可持續(xù)發(fā)展轉(zhuǎn)型 提高表面耐久性和延長使用壽命 市場報告：工業(yè)木器涂料的堅實基礎(chǔ)
