以下為《 歐洲涂料雜志》 第7/8期配方培訓(xùn)中不飽和聚酯膩子的參考答案。

　　基本配方

　　按照以下順序添加原材料： 不飽和聚酯樹脂（ 苯乙烯溶液， 固體份70%）， 35.0%

　　膨潤土漿料（ 固體分10%）， 4.5%

　　催干劑（ Ca - Co）， 0.5%

　　對苯二酚溶液， 0.8%

　　邊攪拌邊加入以下物質(zhì)， 并在最高溫度50 °C下在溶解罐中（ 23 m/s） 預(yù)分散15 min：

　　氧化鐵黑， 0.2%

　　鈦白粉， 3.0%

　　細(xì)滑石粉， 45.0%

　　硫酸鋇， 9.0%

　　在真空分散罐（ 轉(zhuǎn)速： 21 m/s） 中預(yù)分散20 min， 溫度50 °C。

　　調(diào)節(jié)黏度： 苯乙烯， 2.0%

　　參考答案-主要問題

　　問題1： 膩子應(yīng)滿足的要求

　　金屬基材用膩子應(yīng)滿足以下要求：

　　適用期長和活性高

　　快速固化

　　良好的附著力

　　硬度高

　　對凹凸不平的表面具有良好的填充性， 可厚涂

　　體積收縮小

　　施工后不久即可打磨

　　與大部分涂料體系均兼容

　　問題2： 不飽和聚酯樹脂

　　a.合成和結(jié)構(gòu)

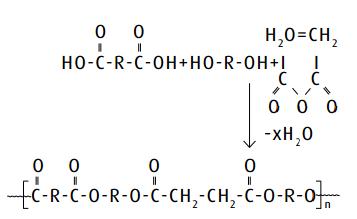

　　不飽和聚酯樹脂由多元醇（ 如： 丙二醇、 新戊二醇）、 二元羧酸以及酸酐（ 如己二酸、 鄰苯二甲酸酐） 合成制得。 通過使用順丁烯二酸酐將可聚合的雙鍵值入到聚合物中。

　　b. 性能

　　不飽和聚酯樹脂交聯(lián)形成熱固性樹脂。 具有高硬度、 良好的耐磨性、 潤濕性、 耐熱性和耐化學(xué)性， 但耐候性欠佳。

　　問題3： 活性稀釋劑

　　用于不飽和聚酯的活性稀釋劑主要是苯乙烯。 活性稀釋劑作為溶劑， 可將黏度調(diào)整到適合施工。 作為一種單體， 活性稀釋劑也參與熱固性交聯(lián)， 因此是基料的一部分。 從而可大幅度降低體積收縮。 由于膩子層可能很厚， 其目的是填平不規(guī)則表面， 因此必須具備較小的體積收縮。

　　使用活性稀釋劑也有助于減少排放。

　　問題4： 硬化劑

　　硬 化 劑 通 常 由 引 發(fā) 劑（如 過 氧 化物）、 增塑劑以及染料組成。 引發(fā)劑能引發(fā)不飽和聚酯樹脂的聚合反應(yīng)。 為了防止機械影響帶來引發(fā)劑的分解， 在引發(fā)劑中添加增塑劑。 在硬化劑中使用少量的染料易于檢測膩子——硬化劑的混合是否均勻。 顏色也起到信號作用（ 危險警示）。

　　問題5： 用于膩子的顏填料

　　>低成本的無機顏料， 例如炭黑、 鈦白粉或氧化鐵， 常用在膩子中。 所有的傳統(tǒng)填料都可以用在膩子配方中， 主要取決于應(yīng)用要求， 如：

　　>滑石粉-良好的附著力和打磨性

　　>硫酸鋇粉（ 沉淀硫酸鋇） 和片狀粒子配合使用， 會導(dǎo)致較高的填充密度

　　>碳酸鹽-用于節(jié)省白色顏料

　　>石英粉-可改善硬度的廉價填料

　　問題6： 真空分散罐

　　用蓋子密封的真空分散罐， 罐內(nèi)形成真空。 真空狀態(tài)可避免在分散過程中夾帶進(jìn)空氣， 特別對于高黏度物料。 也可以改善分散效果。

　　問題7： 前處理和施工

　　修復(fù)凹陷時， 首先要將凹陷處捶平。使用偏心打磨機對損壞區(qū)域進(jìn)行打磨。 從而去除非附著微粒和腐蝕性物質(zhì)， 將表面打磨平。 建議開始時使用P 80或P 120砂紙打磨； 然后用P 150或P 180繼續(xù)打磨。 在清除打磨產(chǎn)生的粉塵后， 應(yīng)使用硅酮清除劑清洗受損區(qū)域。 采用日本刮刀或平刮刀，涂一層或多層膩子。 刮刀與基材應(yīng)形成50° 夾角。

　　在硬化后， 再次進(jìn)行打磨， 直到所有不平整的地方都被打磨平整。 然后， 可以進(jìn)行涂裝涂料。

　　問題8： 體積收縮

　　通過測量厚度等方法， 可以確定體積收縮情況。 用一把小刀， 在金屬板上涂覆規(guī)定厚度的膩子。 固化后， 通過常規(guī)方法測定膩子層厚度。 通過測定未固化層與與已交聯(lián)固化層的厚度比， 計算出體積收縮率。 另外， 也可以通過測定未交聯(lián)濕料（ 使用比重計測定） 的密度以及干膜厚度（ 通過比重計法測定密度） 來計算體積收縮率。

　　問題9： 過氧化物帶來的危險

　　過氧化物是爆炸性物質(zhì)， 因此必須免受機械撞擊和高溫影響。 過氧化物和還原劑（ 如干燥劑） 一旦混合是極具爆炸性的混合物， 不應(yīng)將兩者直接混合。
