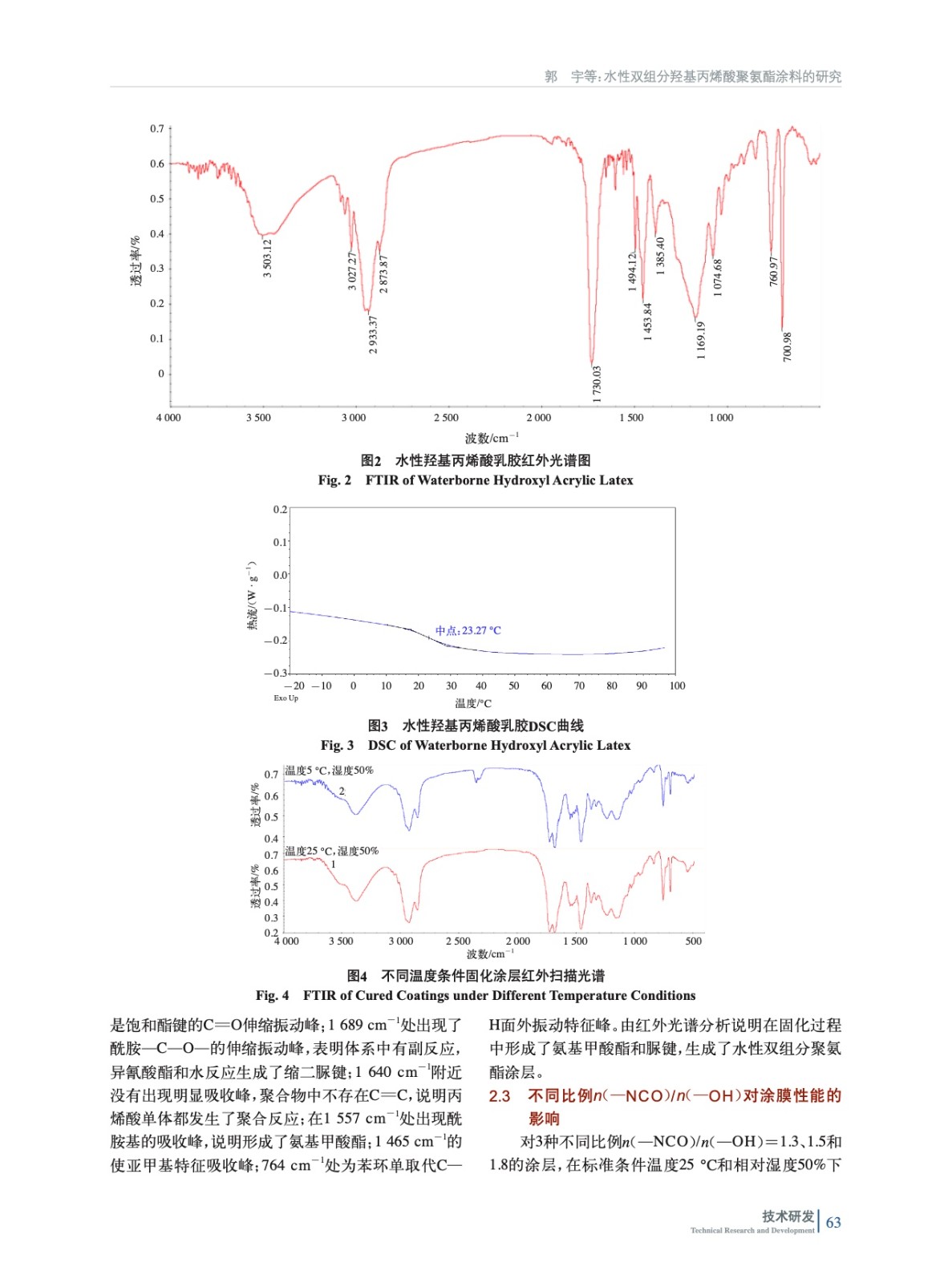

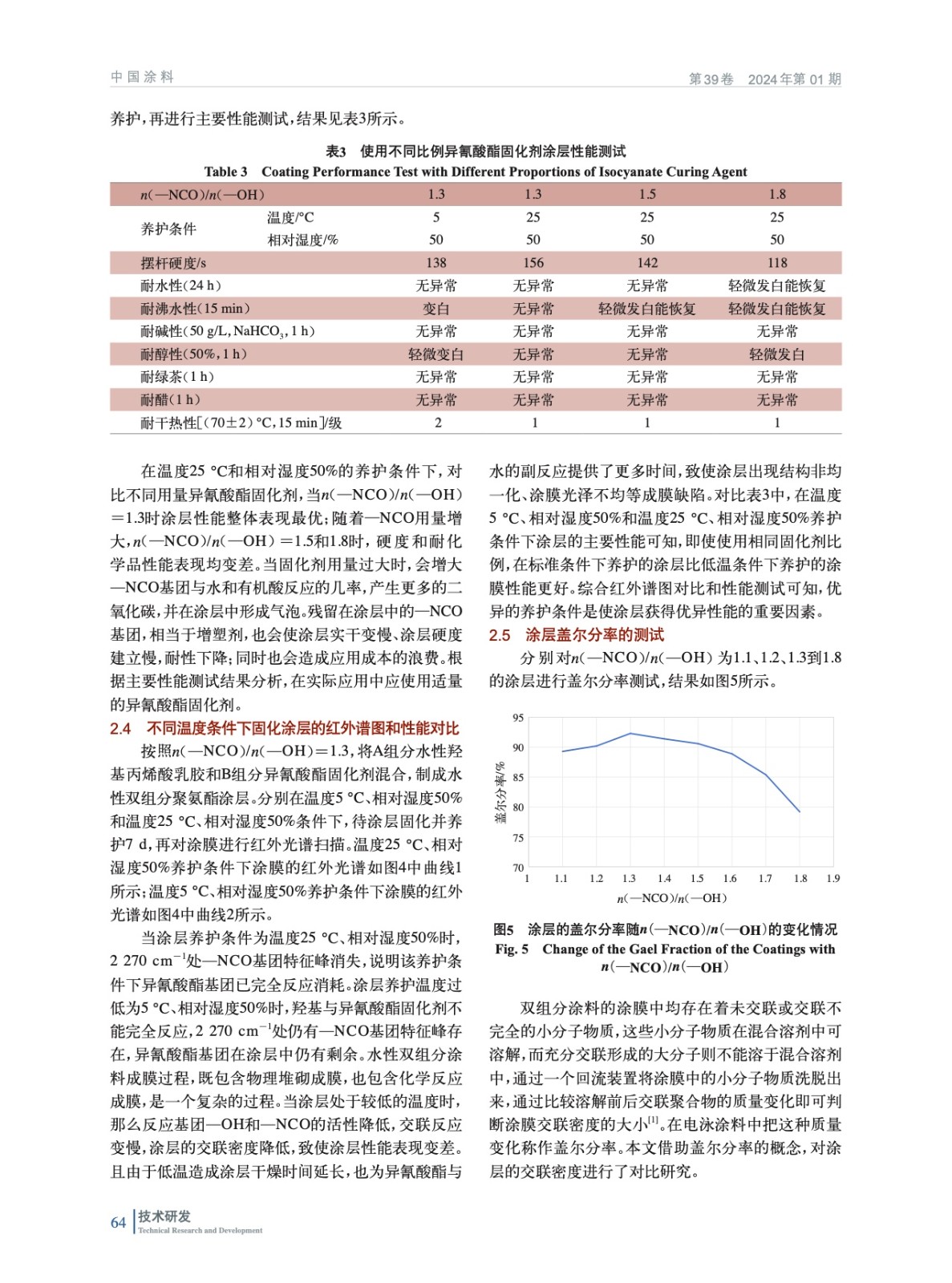

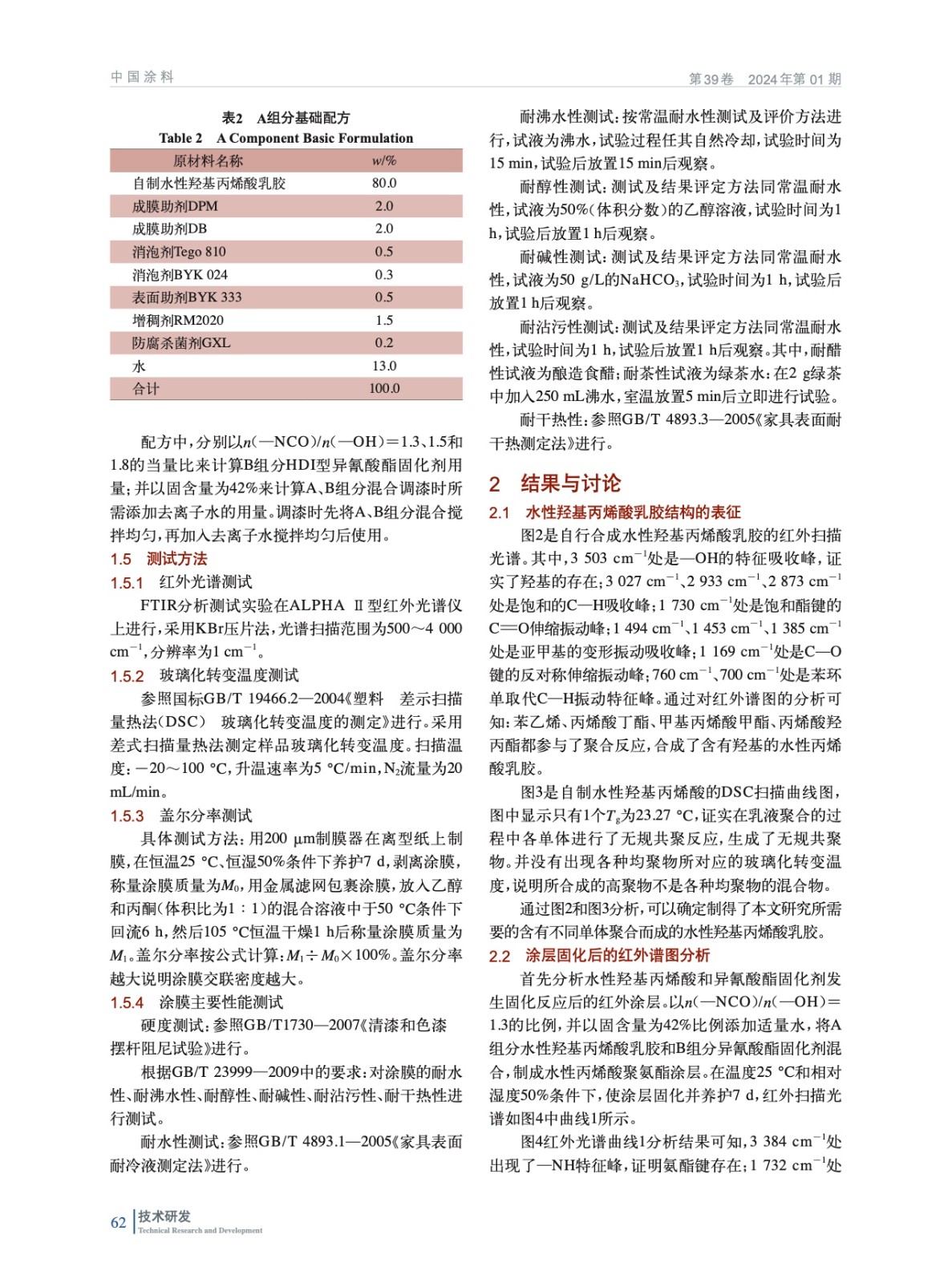

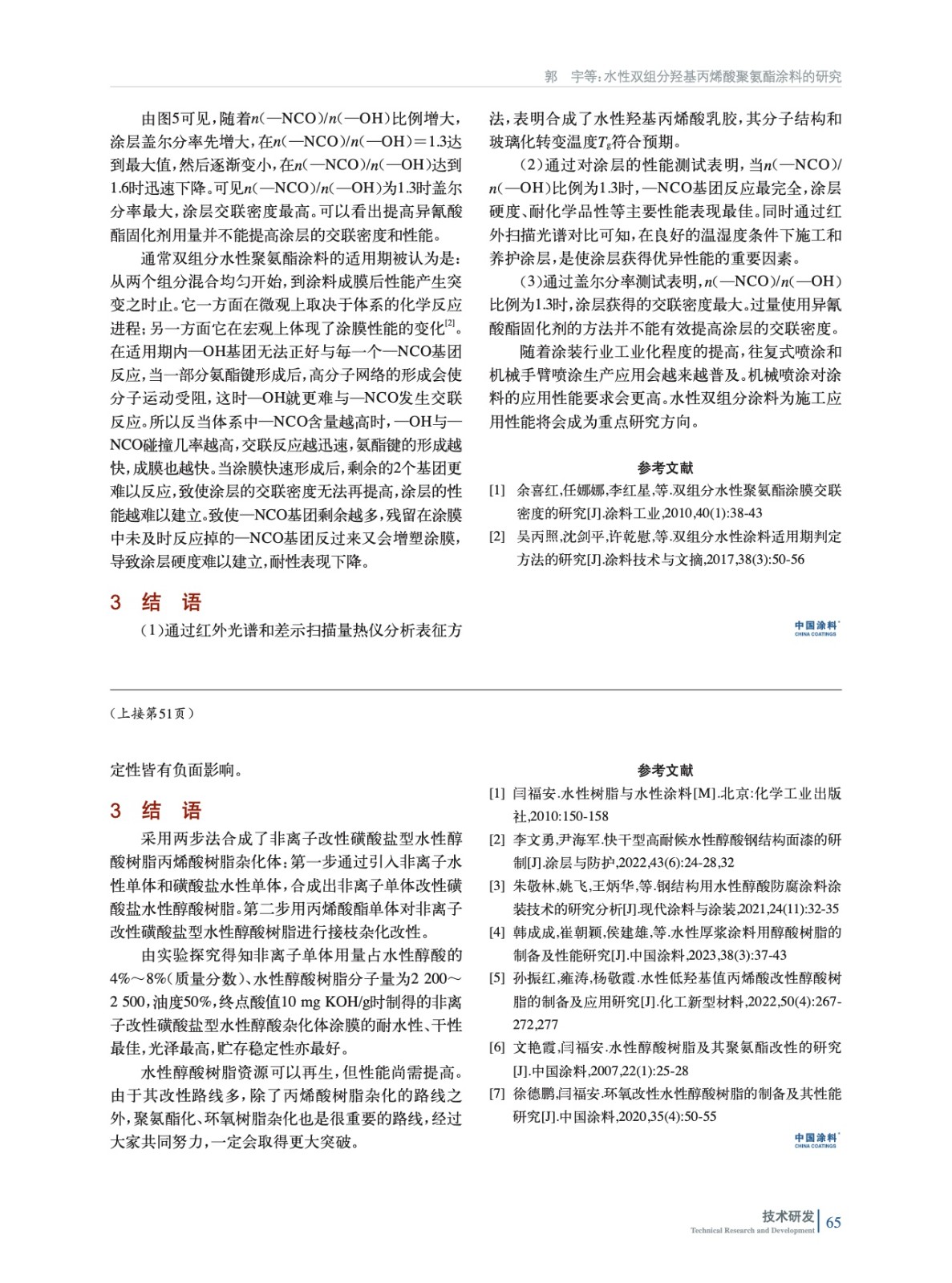

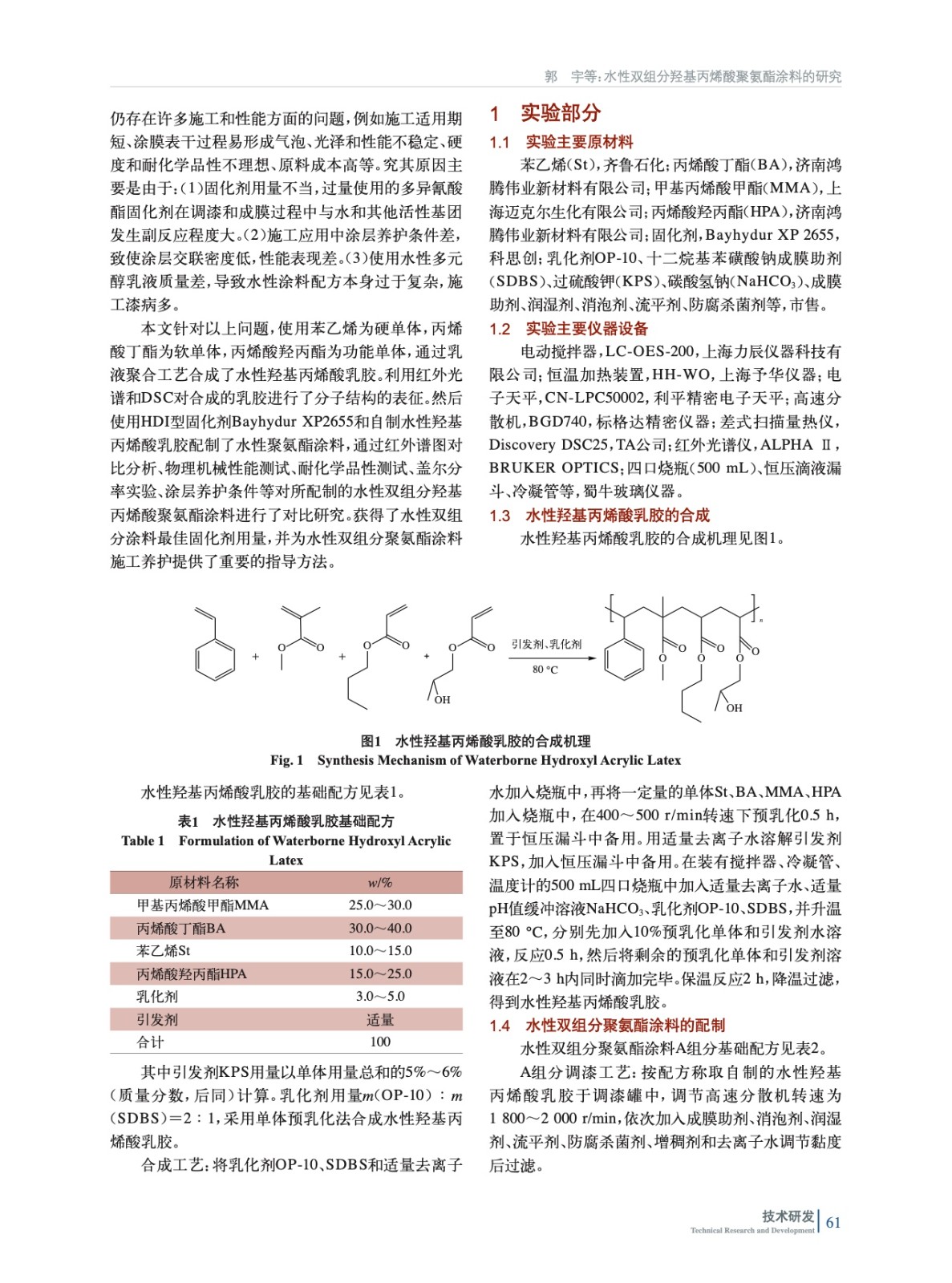

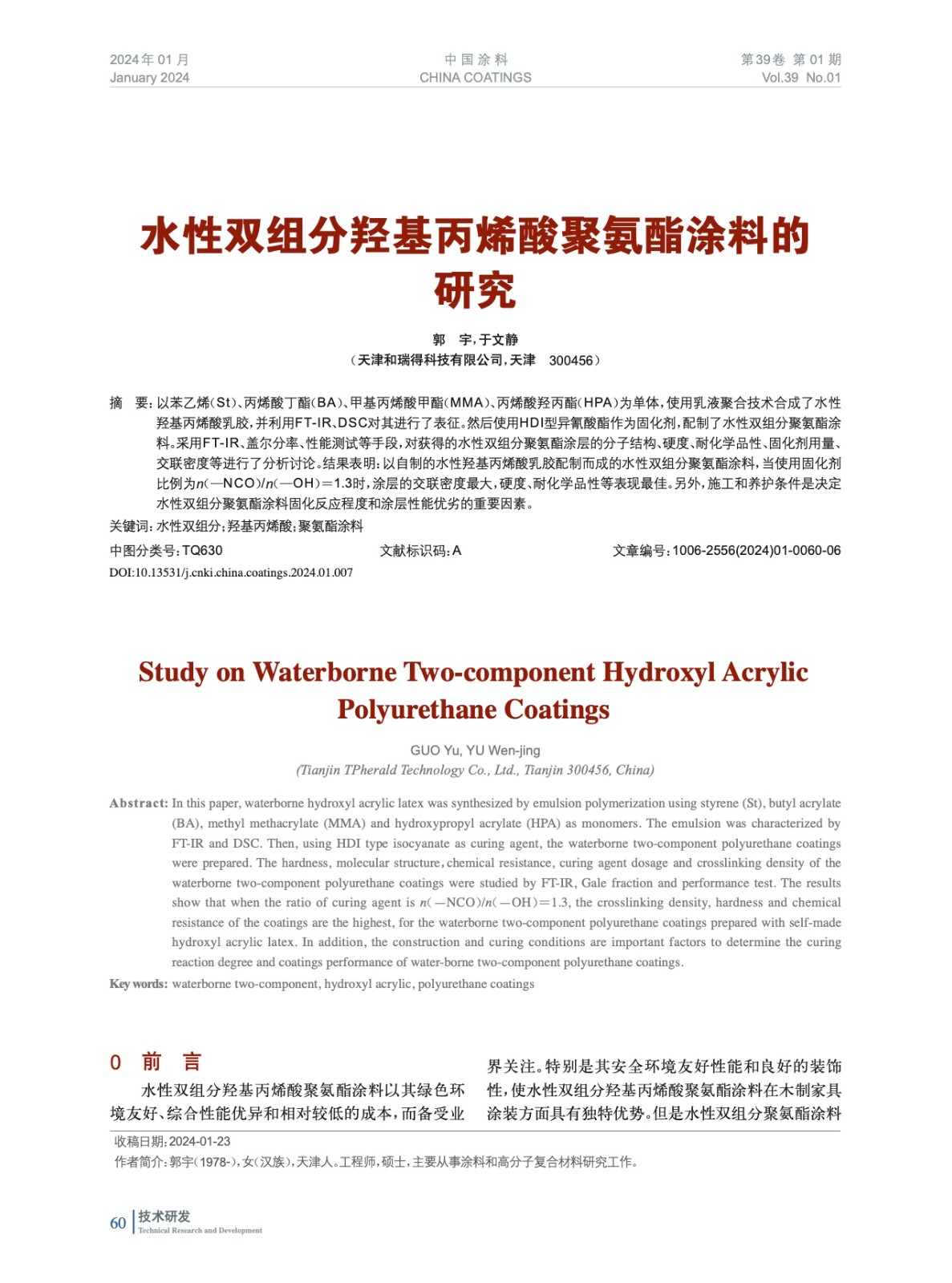

摘要：以苯乙烯（St）、丙烯酸丁酯（BA）、甲基丙烯酸甲酯（MMA）、丙烯酸羥丙酯（HPA）為單體，使用乳液聚合技術(shù)合成了水性羥基丙烯酸乳膠，并利用FT-IR、DSC對其進(jìn)行了表征。然后使用HDI型異氰酸酯作為固化劑，配制了水性雙組分聚氨酯涂料。采用FT-IR、蓋爾分率、性能測試等手段，對獲得的水性雙組分聚氨酯涂層的分子結(jié)構(gòu)、硬度、耐化學(xué)品性、固化劑用量、交聯(lián)密度等進(jìn)行了分析討論。結(jié)果表明：以自制的水性羥基丙烯酸乳膠配制而成的水性雙組分聚氨酯涂料，當(dāng)使用固化劑比例為n（—NCO）/n（—OH）＝1.3時(shí)，涂層的交聯(lián)密度最大，硬度、耐化學(xué)品性等表現(xiàn)最佳。另外，施工和養(yǎng)護(hù)條件是決定 水性雙組分聚氨酯涂料固化反應(yīng)程度和涂層性能優(yōu)劣的重要因素。
