生物質樹脂賦予輻射固化涂料和油墨高性能
光熱測定法證實了高反應活性
差示掃描光熱法是測定丙烯酸樹脂光活性的有效方法。在進行紫外光活化時，可采用差示掃描量熱儀測出自由基聚合反應期間產生的熱流。
加入30 %(質量分數)的三丙二醇二丙烯酸樹脂(TPGDA)活性稀釋劑后，對新型生物質樹脂與各類丙烯酸酯低聚物的放熱熱流進行了比較。表2給出了丙烯酸酯低聚物(作為參照物)的簡單介紹。
如圖1所示，熱流信號通常表示為隨時間變化的尖型放熱曲線。利用該樹脂的雙鍵含量計算出總聚合熱，并從文獻資料中獲取摩爾反應熱焓(
)，然后根據總聚合熱和摩爾反應熱焓，按比例對熱流信號進行部分積分，從而計算出轉化率[2]。
反應活性可用最大聚合速率進行評估，表示為
式中，hmax 表示最大熱流值，pl 表示液態樹脂的密度，t max 指達到最大聚合熱所需時間。照射結束時的轉化率以DBCend 表示。圖 1比較了紫外線照射下生物質樹脂與標準EA配方的熱流和轉化率。

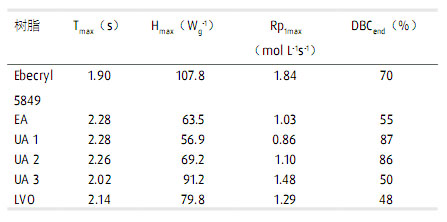

表3 采用30%(質量分數)TPGDA配制的新型生物樹脂與其他丙烯酸低聚物差示掃描光熱檢測結果
表3報告了所研究配方的參數值t max 、hmax 和 Rpmax ，并根據反應速率對這些樹脂進行評級。與其他丙烯酸樹脂相比，新型生物質樹脂的聚合反應速率更高。對玻璃質材料來說，該樹脂室溫下轉化率(DBCend )也較高。
`

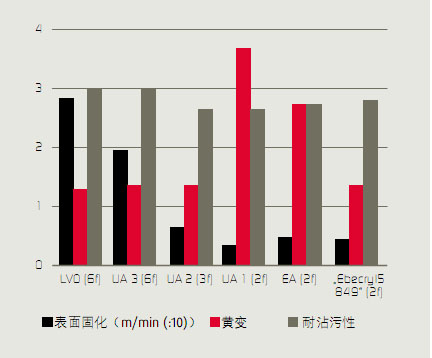

圖4 通過365 nm波長的UV LED輻射進行紫外線固化后的表面固化、黃變和耐沾污性
- 相關文章
- 最新報道
|
評論加載中...
|
焦點訪談
- 《中國涂料》專訪邱博：愿得一心，攜手并進
對于中國涂料行業來說，邱博（HUBER）公司是一個相對陌生的名字，但是，這家有著135年悠久歷史的美國家族企業，卻有著諸多不為國人所知的信息：傳承到今天，邱
- 萬華化學：創新助力綠 色發展——訪萬華化學表面材料事業部總經理孫家寬博士
針對涂料領域對創新性產品的需求，萬華化學近年來推出了一系列的創新性產品和解決方案。如涂料用單體類包括高二四體含量的HMDI、環脂族二異氰酸酯、甲基丙烯酸羥乙酯單
